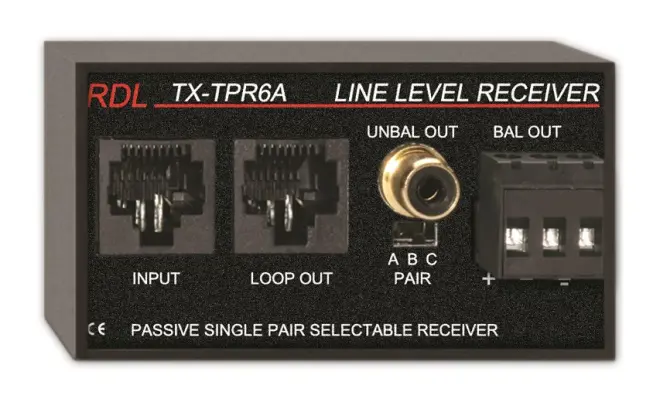

RDL RDL-TX-TPR6A Pas Sin-P RX T-P F-A Bal line Out

Das RDL-TX-TPR6A ist ein Empfängermodul für ein Kabelpaar zum Einsatz mit RDL Format-A Twisted Pair Produkten. Ein Schalter an der Front wählt von welchem Format-A Kabelpaar Signal erhalten wird. Das von RJ45-Buchse gewählte Signal wird mit -10 dBV an die Cinchbuchse und mit +4 dBu an den Anschlussblock geführt. Ein Transformator sorgt für galvanische Trennung zwischen Eingang und Ausgang. Da alle Signale durch die RJ45-Buchsen durchgespeist werden, können weitere Format-A Empfängermodule angeschlossen werden. Zwei weitere Empfängermodule für ein Kabelpaar oder ein Empfängermodul für zwei Kabelpaare können angeschlossen werden.
Da der Eingang des RDL-TX-TPR6A das Signal nicht belastet, können weitere Module an das gleiche Signal an anderer Stelle abgreifen. Es können bis zu zehn Format-A Empfängermodule an das gleiche Kabelpaar angeschlossen werden. Die Möglichkeit ein bestimmtes Signal mit Format-A Empfängermodulen an verschiedenen Stellen abgreifen zu können erlaubt sehr flexible Systemgestaltung.
Das RDL-TX-TPR6A ist ein passives Modul und benötigt keine eigene Betriebsspannung. Betriebsspannung von anderen Format-A Modulen wird durch die RJ45-Buchsen durchgeführt und zur Speisung anderer Module zur Verfügung.
