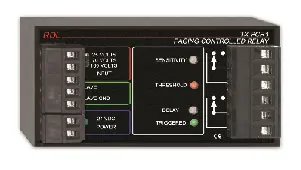

RDL RDL-TX-PCR1 Paging Contd Relay

Das RDL-TX-PCR1 ist die ideale Wahl für viele Anwendungen in denen Schaltfunktionen durch Lautsprechersignale gesteuert werden sollen. Das Modul spricht auf alle Audiosignale an, ist aber hauptsächlich für Signale von Durchsageanlagen vorgesehen. Das RDL-TX-PCR1 hat einen Open-Collector SLAVE-Ausgang zur Steuerung anderer Geräte sowie ein DPDT Hochleistungs-Relais geeignet zum Schalten von Lautsprecherleitungen.
Eingangssignale werden an einen Schraubanschlussblock angeschlossen. Mittels eines Schalters an der Frontplatte des Moduls wird der vorgesehene Eingangssignalbereich gewählt: 25 V, 70 V oder 100 V. In der 25 V Stellung können auch 8 Ohm Lautsprechersysteme mit einer maximalen Leistung von 75 Watt angeschlossen werden. Eingangsempfindlichkeit wird mittels eines Reglers eingestellt. Bei maximaler Empfindlichkeitseinstellung des SENSITIVITY Reglers ist die Ansprechschwelle 30 dB unterhalb der durch den Schalter gewählten Spannungsbereich. Eine rote LED leuchtet wenn das Eingangssignal den eingestellten Schwellwert erreicht hat.
Wenn das Modul durch ein entsprechendes Eingangssignal ausgelöst ist, bleibt es für eine einstellbare Zeit nachdem das Eingangssignal fehlt in diesem Zustand. Diese Zeitverzögerung ist mittels eines Reglers von 3 bis 25 Sekunden einstellbar. Einstellung wird durch eine grüne LED welche bei ausgelöstem Modul leuchtet vereinfacht. Der SLAVE Anschluss kann als Eingang oder als Ausgang eingesetzt werden. Wenn das Modul ausgelöst ist, wird der SLAVE-Anschluss durch einen Open-Collector nach Masse durchgeschaltet. Wenn der SLAVE-Anschluss des RDL-TX-PCR1 extern durch Schalter an Masse Angeschlossen wird oder durch Open-Collector Steuerausgänge anderer RDL-Module an Masse Angeschlossen wird, schaltet das interne Relais bis der Eingang freigegeben wird.
Eine blaue POWER LED leuchtet wenn 24 VDC Betriebsspannung an das RDL-TX-PCR1 angeschlossen wird.
Die Relaiskontakte des RDL-TX-PCR1 sind geeignet Lautsprecherleitungen zu Schalten oder zum Anschluss an Steuereingänge von Geräten welche nicht an 24 VDC angeschlossen werden dürfen. Das RDL-TX-PCR1 ist ideal geeignet zur Stummschaltung von Lautsprechersystemen während einer Durchsage. Ebenso können Lautsprechersysteme während einer Durchsage an die Durchsageanlage angeschlossen werden und nach der Durchsage wieder an die normale Anlage. Wenn weitere Lautsprecherleitungen geschaltet werden müssen, kann der SLAVE-Ausgang weitere RDL-TX-PCR1 Module oder RDL-ST-LCR1H Module ansteuern.
