RDL RDL-RU-NFD Network to Format-A Interface

Die RDL-RU-NFD Module sind Dante Audionetzwerk Schnittstellen zum Einsatz mit RDL Format-A Twisted Pair Produkten. Diese Module sind geeignet zur Montage in Racks, Geräteschränken, auf Konferenztischen oder Backboards in kommerziellen oder industriellen Installationen.

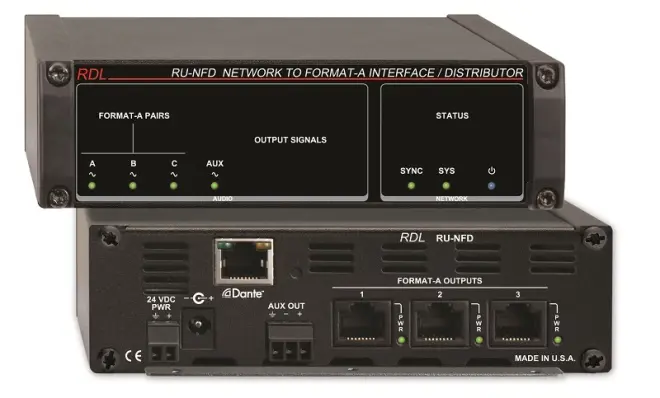

ANWENDUNG: Das RDL-RU-NFD ist ein Format-A Sender/Verteiler zum Anschluss an ein Dante Netzwerk. Jedem Eingangskanal ist eine grüne LED an der Frontplatte zugeordnet die mit variabler Intensität die anliegenden Eingangspegel anzeigt. Diese LEDs erleichtern Einstellung des Moduls wenn es sich nicht in Nähe eines Netzwerkcomputers befindet.
Der Format-A Signalausgang wird an drei RJ45-Buchsen an der Rückplatte verteilt. Die Format-A Ausgangsbuchsen speisen Betriebsspannung mit bis zu 200 mA an angeschlossene Format-A Empfänger. Es können mehrere Empfänger an einen Format-A Ausgang angeschlossen werden. Format-A Empfänger mit höherem Strombedarf wie das RDL aktive Lautsprechermodul D-PSP1 sollten einzeln an eine Ausgangsbuchse angeschlossen werden.
Der Format-A Ausgang des RDL-RU-NFD erlaubt Anschluss von allen Format-A Empfängern von verschiedenen Orten an Wandmontageplatten sowie von weiteren Modulen in Racks oder Geräteschränken. Die große Auswahl an Format-A Empfängern bietet Kompatibilität mit weiteren Audiogeräten die mit Standard professionellen Audiopegeln arbeiten. Digitalaudio mit hoher Auflösung in Verbindung mit hochwertiger RDL Filterung bieten sehr hohe Übertragungsqualität mit sehr geringem Rauschen. Jeder Format-A Sender kann in unmittelbarer Nähe des RDL-RU-NFD, oder in Entfernungen von über 1000 Meter installiert werden.
Das RDL-RU-NFD wird von einem gesondert erhältlichen 24 VDC Netzteil betrieben. Das Netzteil speist das RDL-RU-NFD und alle Format-A Empfänger die an den primären Ausgang angeschlossen werden. Audiosignale werden an die zwei weiteren Ausgangsbuchen verteilt. Format-A Empfänger die an diese beiden Ausgangsbuchsen angeschlossen werde erhalten nur Betriebsspannung wenn ein externes 24 VDC Netzteil an das RDL-RU-NFDP angeschlossen wird.
Das RDL-RU-NFD erlaubt Betrieb von einer Netzwerk-Switch mit PoE. Das RDL-RU-NFD reserviert sich PoE Leistung von der Netzwerk-Switch auch bei Anschluss eines externen 24 VDC Netzteils. Bei Anschluss an PoE und externem Netzteil, nimmt das Modul nur Leistung vom Netzteil auf, schaltet aber bei Ausfall des Netzteils automatisch und unterbrechungslos auf PoE Betrieb um.
Das robuste Vollmetallgehäuse des RDL-RU-NFD ist geeignet für freistehenden Betrieb, sowie zur Montage auf Oberflächen oder in Geräteracks. Dieses von RDL entwickelte Produkt wird in den USA hergestellt.
