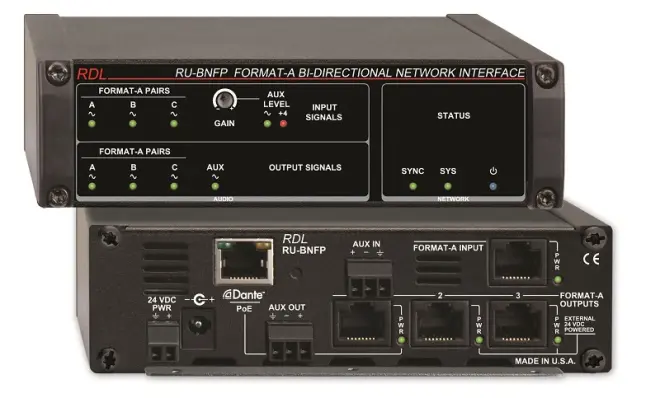

RDL RDL-RU-BNFP Format-A Bi-Directional Network IF
CHF 1'154.00 inkl. MwSt.
Ab Fremdlager versandbereit | 1 Stk. |
Die RDL-RU-BNF Module sind Dante Audionetzwerk Schnittstellen zum Einsatz mit RDL Format-A Twisted Pair Produkten. Diese Module sind geeignet zur Montage in Racks, Geräteschränken, auf Konferenztischen oder Backboards in kommerziellen oder industriellen Installationen.
ANWENDUNG: Das RDL-RU-BNF ist ein RDL Format-A Sender/Empfänger zum Anschluss an ein Dante Netzwerk und bietet alle Eigenschaften einer RDL-RU-FN Format A zu Dante Netzwerk Schnittstelle sowie einer RDL-RU-NFD Dante Netzwerk zu Format-A Schnittstelle/Verteiler.
Netzwerk zu Format-A Schnittstelle/Verteiler
Das RDL-RU-BNF wandelt drei Dante Audiokanäle in RDL Format-A um. Jeder Netzwerk Kanal ist an Format-A Ausgangspaaren A, B oder C erhältlich. Das Modul wandelt einen vierten Dante Audiokanal in einen symmetrischen Linepegel-Ausgang um.
Jeder der vier Dante Eingangskanäle hat eine grüne LED an der Frontplatte die mit variabler Intensität die am jeweiligen Ausgang anliegenden Signalpegel anzeigt. Diese LEDs erleichtern Einstellung des Moduls wenn es sich nicht in Nähe eines Netzwerkcomputers befindet.
Format-A Ausgänge liegen an drei separaten RJ45-Buchsen an. Jede Format-A Ausgangsbuchse speist Betriebsspannung mit bis zu 200 mA an angeschlossene Format-A Empfänger. Es können mehrere Empfänger an den gleichen Format-A Ausgang durchgeschliffen werden. Die Ausgänge können aber auch individuell eingesetzt werden.
Format-A Empfänger mit höherem Strombedarf, wie die RDL-D-PSP1 aktive Decora® Lautsprecher, sollten nicht mehrfach durchgeschliffen werden. Diese sind individuell an eine Ausgangsbuchse anzuschließen.
Die Ausgänge des RDL-RU-BNF erlauben Anschluss von allen Format-A Empfängern an verschiedenen Endpunkten an Wandmontageplatten sowie zur Speisung von weiteren Modulen in Racks oder Geräteschränken. Die große Auswahl an Format-A Empfängern bietet Kompatibilität mit weiteren Audiogeräten die mit Standard professionellen Audiopegeln arbeiten. Digitalaudio mit hoher Auflösung in Verbindung mit hochwertiger RDL Filterung bieten sehr hohe Übertragungsqualität mit sehr geringem Rauschen. Jeder Format-A Empfänger kann in unmittelbarer Nähe des RU-BNF, oder in Entfernungen von über 1000 Meter installiert werden.
Format-A zu Netzwerk Schnittstelle
Das RU-BNF wandelt drei Format-A Signalpaare in Dante Netzwerk digitale Audiokanäle um. Jeder Netzwerkkanal wird einem Format-A Signalpaar A, B oder C zugeordnet. Das Modul wandelt ein weiteres symmetrisches oder asymmetrisches Linepegel-Signal in Dante um.
Jedem Format-A Eingangskanal ist eine grüne LED an der Frontplatte zugeordnet die mit variabler Intensität die anliegenden Eingangspegel anzeigt. Diese LEDs erleichtern Einstellung des Moduls wenn es sich nicht in Nähe eines Netzwerkcomputers befindet. Ein zwei LED VU-Meter ist zur Pegeleinstellung dem AUX Linepegel-Eingang zugeordnet. Dieser AUX Eingang kann symmetrische und asymmetrische Linepegel-Signale annehmen.
Die Format-A Eingangsbuchse speist Betriebsspannung mit bis zu 200 mA an angeschlossene Format-A Sender. Es können mehrere Sender an den Format-A Eingang angeschlossen werden.
Der Format-A Eingang des RDL-RU-BNF erlaubt Anschluss von allen Format-A Sendern von verschiedenen Orten an Wandmontageplatten sowie von weiteren Modulen in Racks oder Geräteschränken. Die große Auswahl an Format-A Sendern bietet Kompatibilität mit weiteren Audiogeräten die mit Standard professionellen Audiopegeln arbeiten. Digitalaudio mit hoher Auflösung in Verbindung mit hochwertiger RDL Filterung bieten sehr hohe Übertragungsqualität mit sehr geringem Rauschen. Jeder Format-A Sender kann in unmittelbarer Nähe des RU-BNF, oder in Entfernungen von über 1000 Meter installiert werden.
Das RDL-RU-BNF wird von einem gesondert erhältlichen 24 VDC Netzteil betrieben. Das Netzteil speist das RDL-RU-BNF, Format-A Sender die an den Eingang angeschlossen werden, sowie alle Empfänger die an die drei Format-A Ausgänge angeschlossen werden.
Das RDL-RU-BNFP erlaubt PoE-Betrieb und speist ebenfalls alle angeschlossenen Format-A Sender und alle Format-A Empfänger die an den primären Format-A Ausgang angeschlossen werden. Format-A Audiosignale werden an die beiden übrigen Format-A Ausgangsbuchsen gespeist. Format-A Empfänger die an die beiden Sekundärausgänge angeschlossen werden erhalten nur Betriebsspannung vom RDL-RU-BNFP wenn ein Externes Netzteil angeschlossen wird.
Das RDL-RU-BNFP erlaubt Betrieb von einer Netzwerk-Switch mit PoE. Das RDL-RU-BNFP reserviert sich PoE Leistung von der Netzwerk-Switch auch bei Anschluss eines externen 24 VDC Netzteils. Bei Anschluss an PoE und externem Netzteil, nimmt das Modul nur Leistung vom Netzteil auf, schaltet aber bei Ausfall des Netzteils automatisch und unterbrechungslos auf PoE Betrieb um.
Das robuste Vollmetallgehäuse des RU-BNF ist geeignet für freistehenden Betrieb, sowie zur Montage auf Oberflächen oder in Geräteracks. Dieses von RDL entwickelte Produkt wird in den USA hergestellt.
Gewicht | 0.05 kg |
---|---|
Marke | RDL |
Verfügbarkeit | Sofort ab Fremdlager |
