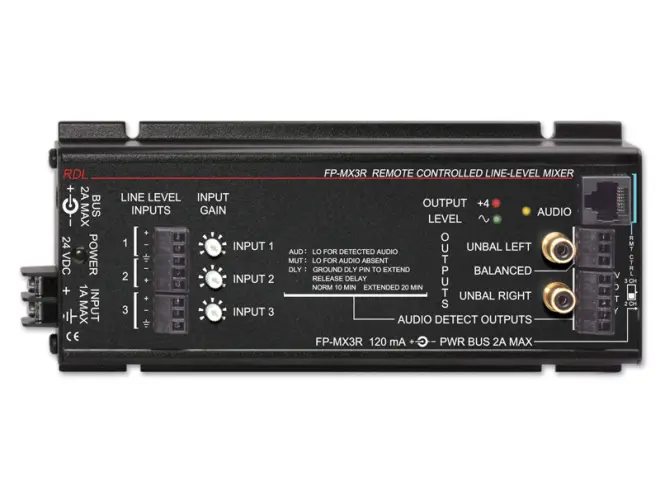

RDL RDL-FP-MX3R RCled Line-Lev Mix
CHF 629.00 inkl. MwSt.
Ab Fremdlager versandbereit | 1 Stk. |
RDL-FP-MX3R ist die ideale Wahl wenn ein Mischer zur Pegelregelung mit Fernsteuerung benötigt wird. Symmetrische oder unsymmetrische Eingangssignale werden durch Anschlussblöcke angeschlossen. Die RDL-FP-MX3R Linepegel-Ausgänge stehen symmetrisch oder asymmetrisch zur Verfügung. Die zwei asymmetrischen Monoausgänge können den Eingang eines Stereoverstärkers speisen. Durch Fernsteuerung der Pegel bleiben alle Audiosignale im Mischer. Pegelregelung geschieht durch Spannungsgeregelte Verstärker (VCA). Steuersignale kommen von der entfernt installierten Fernsteuerung.
Jeder Eingang hat einen INPUT GAIN Regler zur Einstellung der gewünschten Verstärkung. Ein RDL zwei LED VU-Meter zeigt den Ausgangspegel des Mischers an. Bei maximal eingestellter Verstärkung an der Fernsteuerung, wird der Regler des entsprechenden Kanals am Mischer mit Hilfe der Pegelanzeige auf nominal +4 dBu eingestellt. Somit wird maximale Übersteuerungsreserve für normale Pegel beibehalten. Das Ausgangssignal ist Mono und steht symmetrisch an einem Schraubanschlussbock und asymmetrisch an zwei Cinchbuchsen zur Verfügung. Die Cinchbuchsen sind vorgesehen den Eingang einer Stereoendstufe zu speisen.
Bei Ausgangspegeln 35 dB unterhalb +4 dBu leuchtet die gelbe AUDIO LED. Wenn diese LED leuchtet werden beide AUDIO DETECT OUTPUTS aktiviert und stehen als Open-Collector Ausgänge an einem Schraubanschlussblock zur Verfügung. Ein Ausgang schaltet mach Masse durch wenn Audiosignale vorhanden sind und ist vorgesehen Endstufen oder andere Geräte einzuschalten. Der zweite Ausgang schaltet nach Masse durch wenn Audiosignale nicht vorhanden sind und ist vorgesehen digitale Endstufen stummzuschalten. Diese Ausgänge können auch eingesetzt werden andere RDL-Module oder entsprechende Steuereingänge anderer Geräte anzusteuern. Nutzung dieser Ausgänge zum Ausschalten von Geräten wenn diese nicht gebraucht werden kann erhebliche Energieeinsparung in Systemen bringen. Nach Aktivierung durch ein Audiosignal bleiben die Ausgänge für 10 Minuten aktiv. Durch Installation einer Drahtbrücke am Schraubanschlussblock kann diese Zeitdauer auf 20 Minuten verlängert werden.
Die Pegel im Mischer werden durch RDL-Fernsteuerungen eingestellt. Anschluss der Fernsteuerung am RDL-FP-MX3R ist durch eine RJ45-Buchse mit Standard Twisted Pair Kabel. Diese Anschlüsse an der Fernsteuerung und am Mischer sind blau gekennzeichnet um sie klar von den Format-A Anschlüssen zu unterscheiden. Der Mischer versorgt die Fernsteuerung mit Betriebsspannung. Je nach Bedarf kann eine zwei oder drei Kanal Fernsteuerung eingesetzt werden. Bei Einsatz einer zwei Kanal Fernsteuerung kann der dritte Kanal des Mischers, INPUT 3, durch Schalterwahl an der Fernsteuerung stummgeschaltet werden. Ist dies nicht erwünscht, kann dieser Kanal aktiv gelassen werden und dient zum Beispiel zum Anschluss von Durchsagesignalen. Wird das Twisted Pair Steuerkabel von dem Mischer oder der Fernsteuerung entfernt, ist der Mischer stummgeschaltet.
Gewicht | 0.05 kg |
---|---|
Marke | RDL |
Verfügbarkeit | Sofort ab Fremdlager |
